Четыре сценария
Каждый выход управляет своей цепью: индикатором, сиреной, разрешающим сигналом или входом контроллера.
← Каталог оборудованияI/O RELAY
DV-RL-04
DV-RL-04 — модуль управления четырьмя независимыми исполнительными цепями. Перекидные контакты NO / COM / NC и четыре дискретных входа позволяют связать сигнализацию, контроллеры и датчики в одном сценарии. Подключение к системе выполняется по RS-485; для Ethernet используется отдельный согласованный шлюз.
4 выхода × 10 АRS-485DC 6–36 В
[ Назначение ]Управление четырьмя
Управление четырьмя
каналами.
DV-RL-04 — модуль управления четырьмя независимыми исполнительными цепями. Перекидные контакты NO / COM / NC и четыре дискретных входа позволяют связать сигнализацию, контроллеры и датчики в одном сценарии. Подключение к системе выполняется по RS-485; для Ethernet используется отдельный согласованный шлюз.

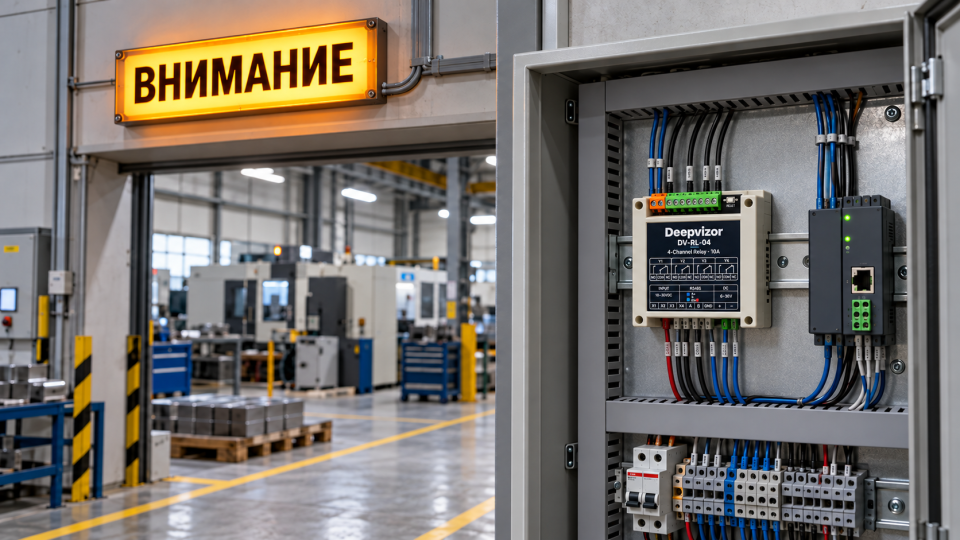

[ На объекте ]
Один модуль. Четыре действия.
Обратная связь
Четыре дискретных входа принимают внешние сигналы от датчиков или оборудования.
Интеграция по RS-485
Подключение к последовательной шине или отдельному шлюзу. Протокол и карта команд согласуются для выбранного исполнения.
- Релейные выходы
- 4 независимых канала Y1–Y4
- Тип контактов
- Перекидные сухие: NO / COM / NC
- Класс реле
- 10 А, маркировка базовой модели
- Дискретные входы
- 4 канала X1–X4
- Сигнал на входах
- 10–30 В DC
- Интерфейс
- RS-485, клеммы A / B / GND
- Питание
- 6–36 В DC
- Сброс параметров
- Кнопка RESET
- Корпус и монтаж
- Пластиковый корпус для монтажа в шкафу
Параметры относятся к исполнению с RS-485. Подключение по Ethernet требует отдельного шлюза.
